ポータブルコーン貫入試験

軟弱地盤の強度を簡易的に調べる試験器です。
「ポータブルコーン貫入試験」と呼ばれるものです。
略称「ポタコン」です。
対象となる地盤は粘性土や腐植土層などになります。

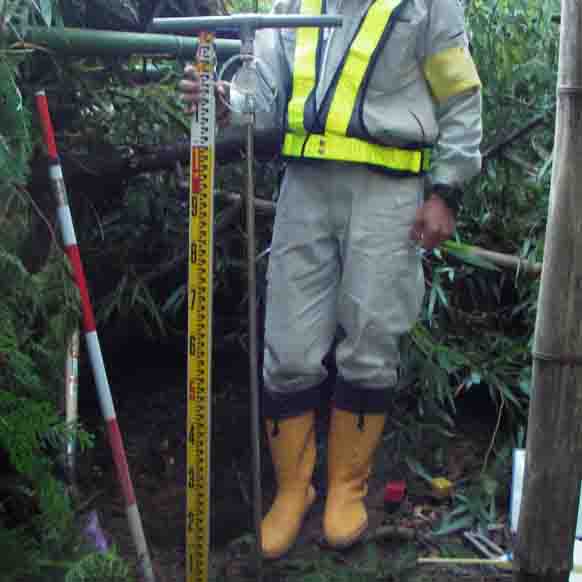

先端に円錐形のコーンを取り付けた棒を、人力で押し込みます。
上部にはリング状の荷重計が取り付けてあり、押し込んだときの力を読み取ります。
あくまでも簡易に人力で行うことを目的にしているため、地表から３ｍから５ｍ程度までが限度です。
やや硬い粘土層や砂層、礫などがあると押し込むことは困難になります。
非常にシンプルな試験器なので、持ち運びが容易なため、たくさんの計測地点で実施することができます。
これにより軟弱地盤の分布範囲を知る目安にもなります。
簡易とはいっても、さすがに２ｍも押し込むと抜き取る作業は大変です。

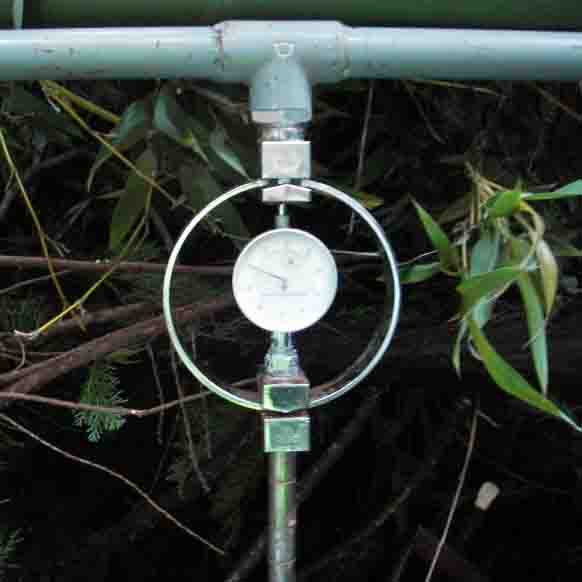

これが荷重計です。
リング状のバネの中にダイヤルゲージ（ものさし）が取り付けられており、押し込む力でリングがどれだけ変形したかをダイヤルゲージで読み取ります。
この値を「力」に換算します。
